融合软件球幕版

X-LIAN球幕投影融合软件

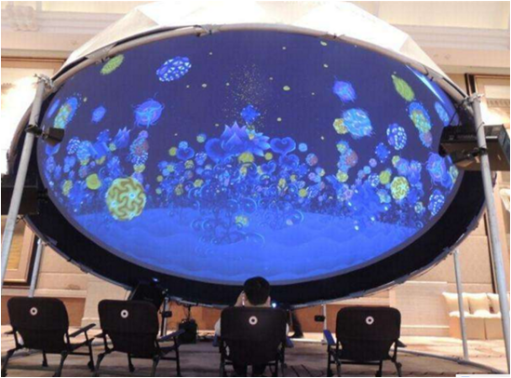

      球幕融合是一种新兴的展示技术，它打破了以往投影图像只能是平面规则图形的局限。通过多台投影机把图像投射到球形装置的内壁屏幕上，对画面位置进行几何校正，并对重叠区亮度、色彩进行融合修正，最终使观众看到整个球幕上布满图像，并且画面完整统一，没有拼接痕迹。X-LIAN球幕融合软件几乎适用于所有的规则或者不规则的穹顶和球幕表面，如项目中常见的半球、碗状、蒙古包形状、U形或者其他类似穹顶形状的表面。

---

多环异列矩阵

---

极点矩阵

     极点部分通常由1台投影机覆盖，四周设计一圈环绕投影，这就是多数穹顶方案都是N+1的原因；“N”指的是一个环的投影机数量，“1”指的就是极点即设计1台投影机。向联自创的穹顶极坐标网格方式，调试非常灵活，多种方式准确调节极点，让极点网格分布均匀，保证内容的完美显示。向联球幕融合可灵活调整分布在穹顶极点或穹顶其他部分的视频内容显示，极大的方便了内容提供商，避免了视频不断调整的工作。

---

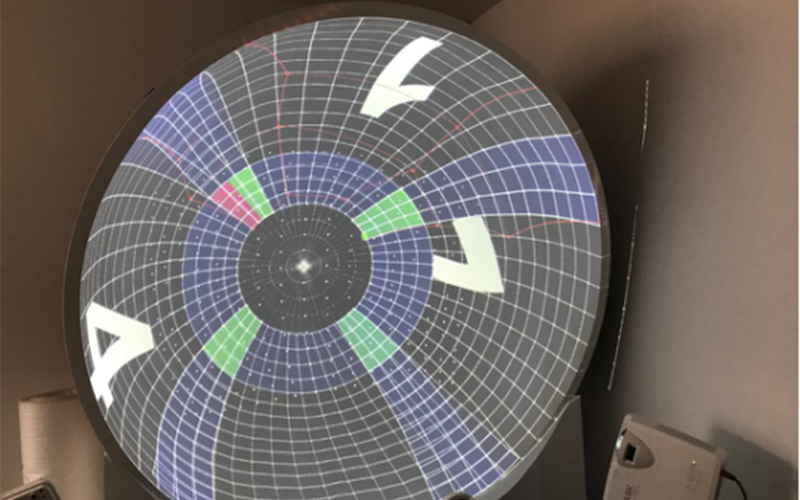

极坐标几何校正

      球幕融合软件几何校正模式与普通融合软件的极坐标模式不一样，向联采用的极坐标模式看上去像雷达图。极坐标更符合穹顶的物理结构，调试起来更符合普通人的直观感受。向联球幕融合支持多种方式准确调节极点，让极点网格分布均匀，保证内容的完美显示，网格移动精度为0.1、0.5、1.0、2.0、5.0像素，支持逐点、行、列、四角、面等模式校正。

---

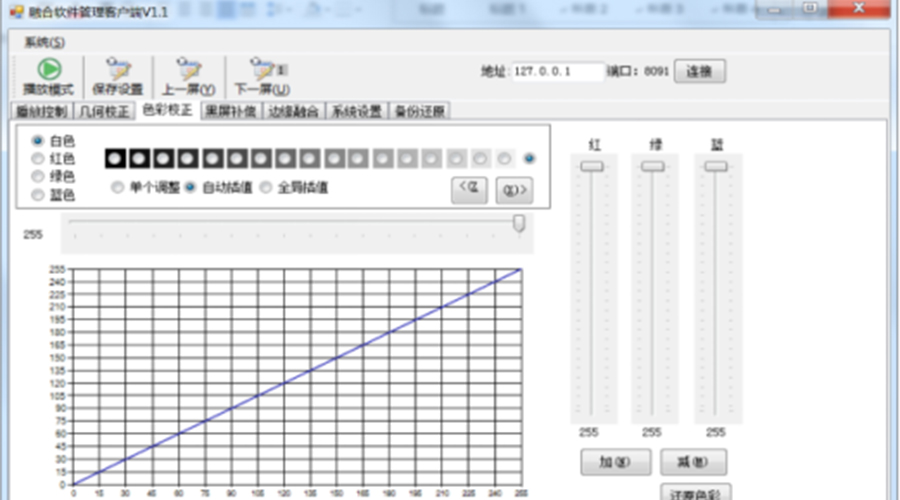

色彩统一
      软件支持四种色彩，红、绿、蓝、白每种256阶颜色校正，真实还原画面的色相、色调、亮度等参数，可以将不同亮度、不同色彩的投影机校正至一个水平面，解决了项目后期维护中由于投影机问题产生的视觉不统一现象。

---

黑屏补偿
      投影机漏光是由于投影机黑电平指标不够造成的，具体表现为在投射纯黑画面的时候仍能看到屏幕被照亮。当两台投影机进行融合的时候，他们的交叉部分就产生了2倍的亮度。LCD投影机的黑电平通常很差，DLP则好很多，但是如果是在环境光非常弱的影院环境，就算是DLP投影机，也会产生很难看的亮带。向联采用了一种变通的方式，将亮带以外的较黑的画面增亮来统一整个画面的亮度，我们把这种技术叫做漏光补偿。我们的漏光补偿技术非常的先进，此技术对所有暗阶都有效，并且随着画面逐渐增亮，补偿效果会响应减弱，这样就不会影响明亮画面的对比度。

---

与中控衔接

      软件使用以太网UDP通讯协议、支持RS232\485通讯，并向您提供了协议码。通过此协议，您可以设计自己的控制界面，通过局域网中的触摸屏主机，控制融合主机适时播放指定的多媒体影片。

向联还提供了很多细节功能，如根据穹顶观看方式的不同，快捷调整视频的主视角，提供多种方式的视频控制协议，为一些有特殊需求的客户去解决穹顶项目中遇到的难题，定制化的服务一直是向联的优势。
常规的穹顶项目，投影都是设计的一圈另外加一台极点的投影，称之为"N+1"的方式。但是项目的设计不同，穹顶的直径和弧度的不同，我们有时会需要用多圈投影加一台极点投影的方式，我们称之为“（M+N）+1"的方式。不管哪种方式向联都有优秀的解决方案

---

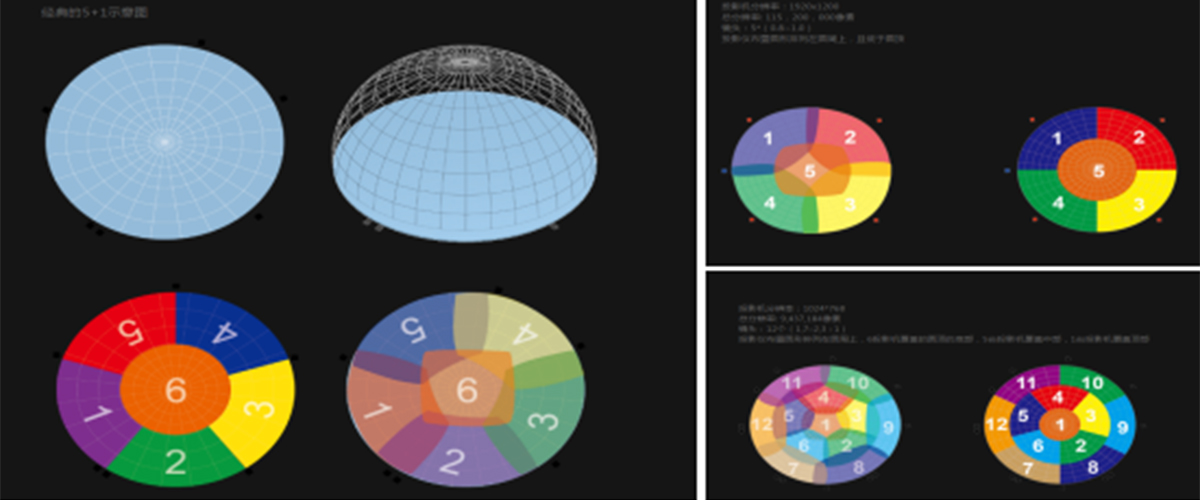

经典5+1图

投影越多对球幕融合软件的要求就会越高，对于超高清视频的处理一直是我们的技术优势。

---

 向联球幕融合软件经过软件测评验证，拥有软件著作登记证书，软件系统不会出现任何意外。

同时从调试的阶段，我们就设计了非常稳定的保存方式，用户在调试的过程中可以随时保存调试记录，调试信息以历史记录的方式保存。用户可以从历史记录中轻松的调用之前的操作记录。

---

穹幕|球幕标准投影方案示意图
